Bearing Jamming & Housing Out Tolerance — Inspection Motor 90KW KRN

Artikel ini adalah initial inspection report untuk AC Electromotor 90KW milik PT Kutai Refinery Nusantara. Fokusnya bukan sekadar foto dismantling, tetapi membaca gejala kerusakan dari sisi elektrikal dan mekanikal supaya scope repair tidak ditebak-tebak.

Pekerjaan inspeksi dilakukan berdasarkan report tanggal 15 Mei 2026. Dari hasil dismantling, temuan paling kritikal ada pada bearing DE yang pecah dan jamming, journal DE rusak sepanjang kurang lebih 15 cm, serta housing bearing DE/NDE yang sudah out of tolerance. Dari sisi elektrikal, stator winding juga dinyatakan burn dan hasil test masuk kategori not acceptable.

Kondisi Unit Saat Diterima

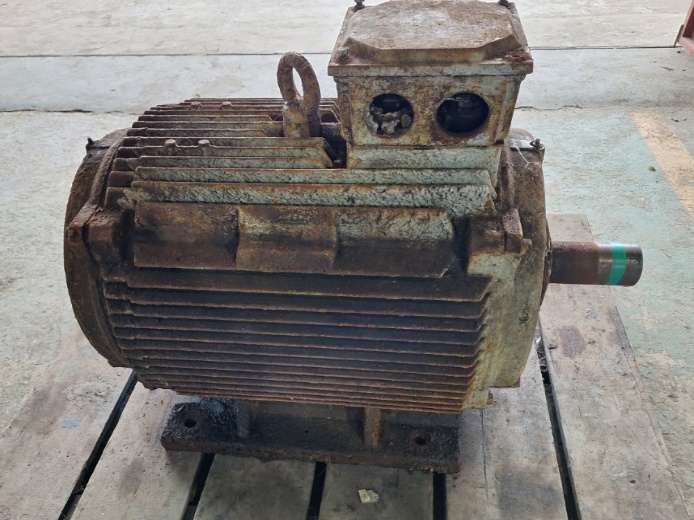

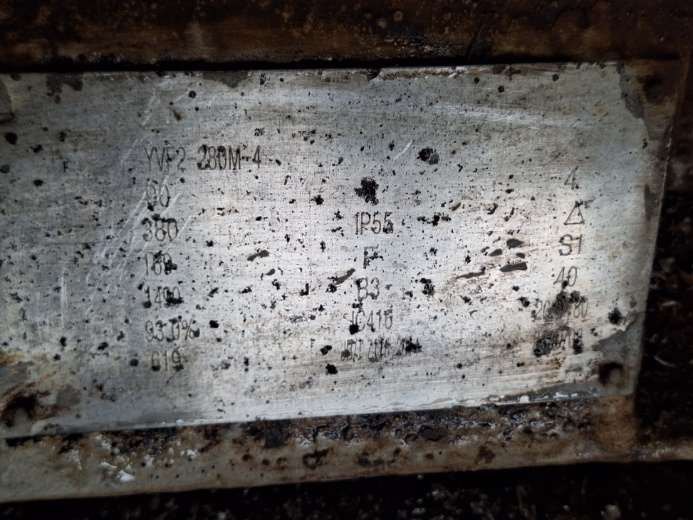

Unit diterima sebagai motor 90KW low voltage 380V, 3 phase. Pada tahap awal, dokumentasi kondisi as received dilakukan untuk body motor, terminal, sisi DE/NDE, rotor, journal, inner cap, outer cap, dan housing bearing. Ini penting sebagai baseline sebelum rekomendasi kerja tambah diberikan.

Temuan Utama: Bearing DE Pecah dan Jamming

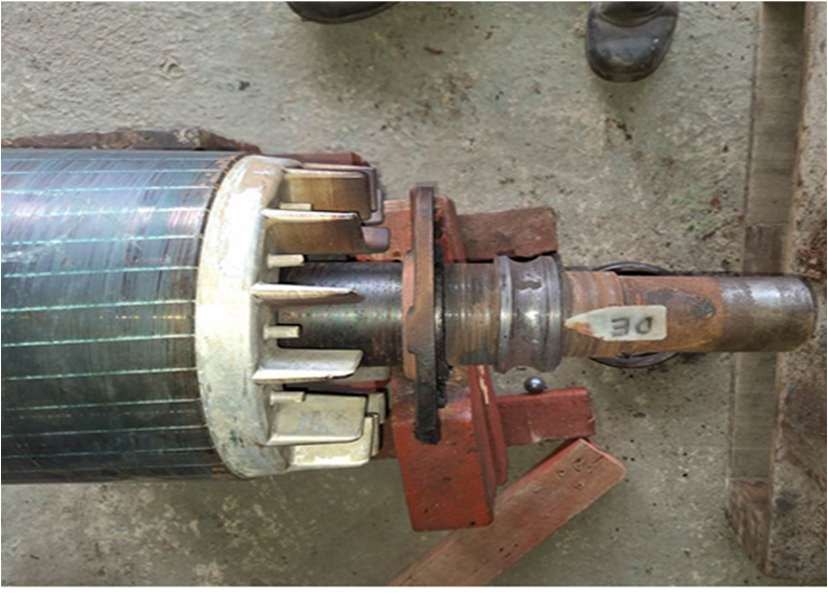

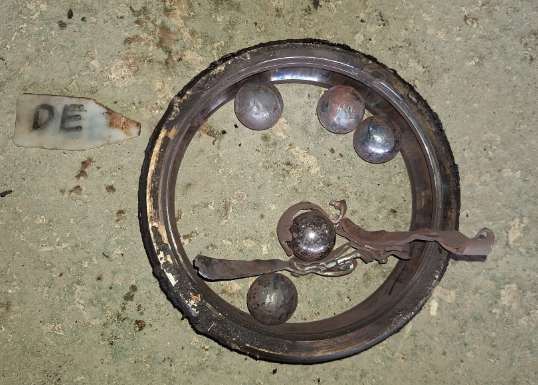

Temuan mekanikal paling serius ada di sisi Drive End. Bearing DE tidak bisa dilepas normal karena kondisi sudah pecah dan jamming pada shaft. Untuk dismantling, tim harus menggunakan cutting torch secara terkendali. Kondisi seperti ini biasanya membuat pemeriksaan journal wajib dilakukan lebih detail, karena beban panas, gesekan, dan jamming bisa merusak permukaan shaft.

Journal DE Rusak Sepanjang ±15 cm

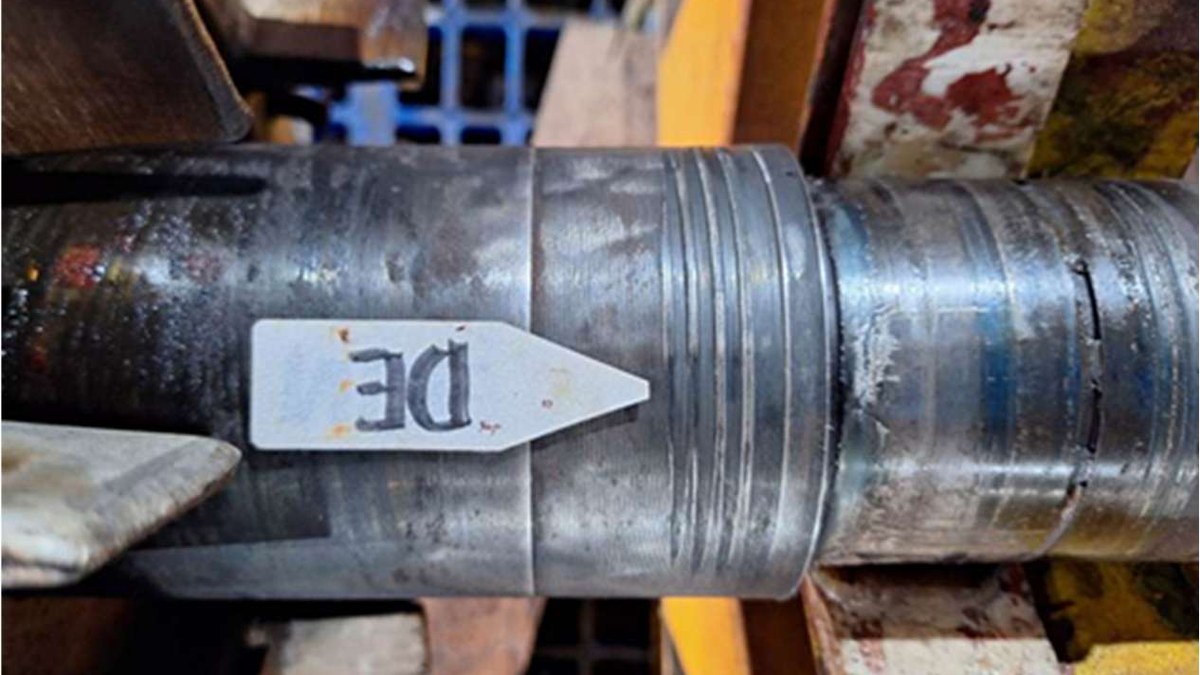

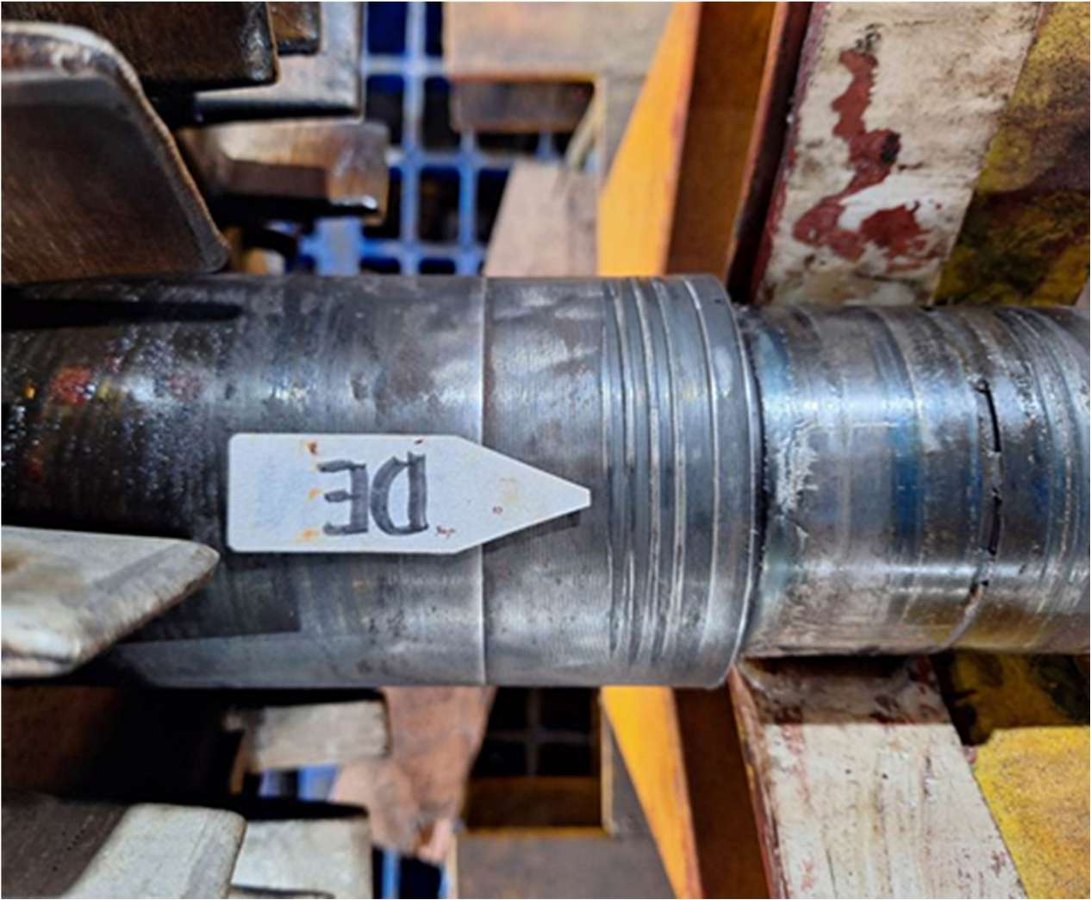

Setelah bearing dilepas, journal sisi DE menunjukkan kerusakan permukaan sepanjang kurang lebih 15 cm. Dimensi journal DE tercatat 85,060 mm, sementara acuan standar pada report berada di sekitar 85,018 mm. Artinya posisi DE sudah keluar dari toleransi dan tidak cukup hanya diganti bearing.

Housing Bearing DE/NDE Out of Tolerance

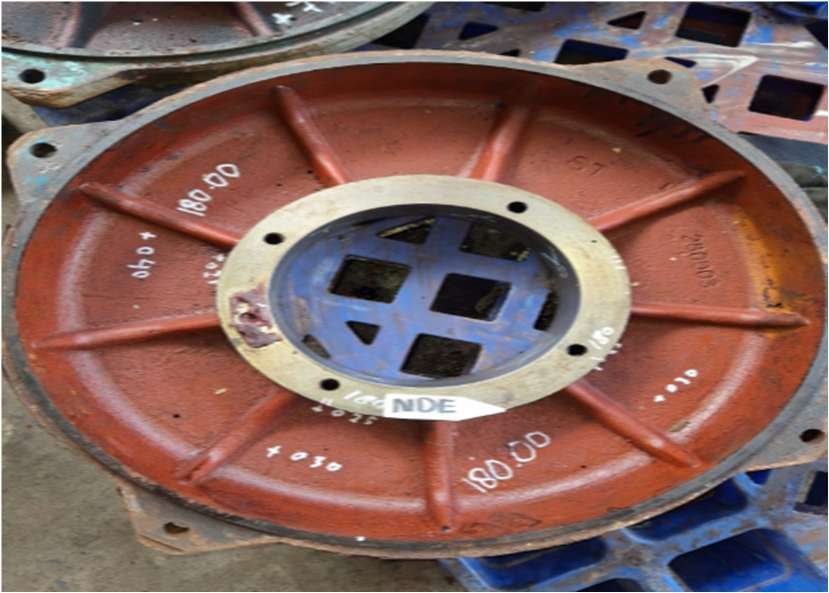

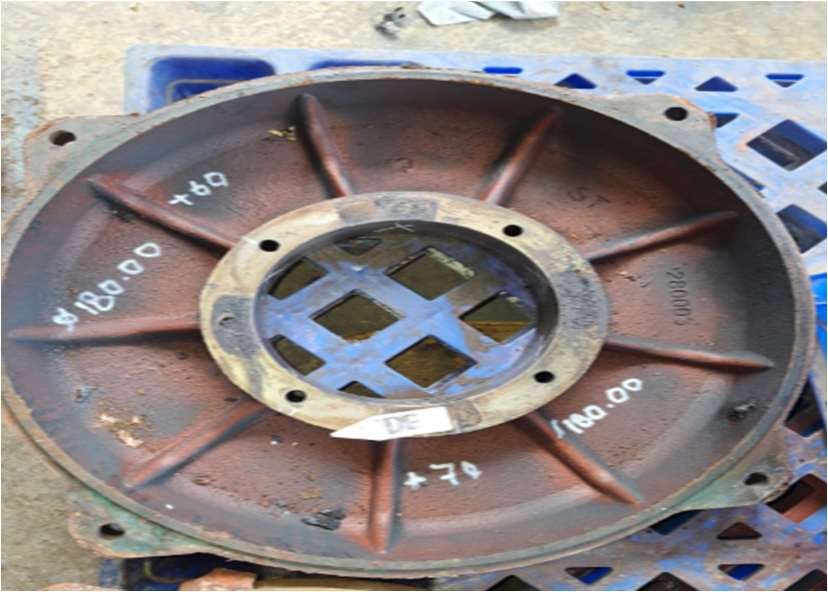

Housing bearing sisi DE dan NDE juga dinyatakan out of tolerance. Ini krusial karena housing adalah dudukan outer race bearing. Jika diameter housing sudah melebar atau tidak sesuai toleransi, bearing tidak akan duduk solid. Efeknya bisa muncul sebagai noise, temperatur naik, vibrasi, dan umur bearing pendek.

Ringkasan Hasil Inspeksi

Area	Hasil Inspeksi	Status / Rekomendasi
Stator Winding	Burn / hasil resistance, insulation, dan PI tidak acceptable	Rewinding stator
Bearing DE	Pecah dan jamming pada shaft; pelepasan perlu cutting torch	Replace bearing 6317-C3
Bearing NDE	Diganti sebagai satu set dengan DE	Replace bearing 6317-C3
Journal DE	Rusak permukaan ±15 cm; dimensi 85,060 mm	Repair by metal spray
Journal NDE	85,020 mm; masih dalam batas report	Monitoring / cleaning
Housing Bearing DE	Out of tolerance	Repair by metal spray
Housing Bearing NDE	Out of tolerance	Repair by metal spray
Inner Cap DE	Terdapat cacat/kerusakan	Repair

Rekomendasi Scope Repair

Berdasarkan initial inspection, scope repair yang direkomendasikan adalah rewinding stator, repair journal bearing DE dengan metal spray, repair housing bearing DE dan NDE dengan metal spray, repair inner cap DE, cleaning dan drying rotor assembly, re-varnishing, balancing, replacement bearing 6317-C3 sisi DE/NDE, lalu reassembly dan final test.

Standar rujukan yang digunakan pada report adalah IEEE 43-2013 untuk pengujian insulation resistance/PI dan EASA AR100 untuk praktik repair rotating equipment. Dengan pendekatan ini, keputusan repair bukan hanya berdasarkan foto kerusakan, tetapi berdasarkan kombinasi data visual, electrical test, dan dimensional check.

Kenapa Kerja Tambah Ini Penting

Jika hanya mengganti bearing tanpa memperbaiki journal dan housing yang out of tolerance, problem yang sama bisa kembali dalam waktu singkat. Motor 90KW bekerja dengan beban radial dan thermal yang tidak kecil. Dudukan bearing harus kembali sesuai toleransi agar alignment internal, temperatur, dan vibrasi tetap aman saat motor running.
