Winding Burn & IR Drop — Inspection Motor Blower 1,75KW UER

Ini adalah initial inspection report untuk AC Electromotor 1,75KW SEO-HEE Ring Blower milik Universal Energy Resources, Inc. Unit ini masuk ke workshop PT UNO Solusi Teknik untuk scope awal: dismantling, inspection, report, dan reassembly.

Berdasarkan report tanggal 26 Mei 2026, masalah utama ada di sisi electrical: stator winding burn, winding resistance tidak balance, dan insulation resistance hanya <10 KΩ. Dari sisi mekanikal, bearing housing DE masih acceptable, tetapi bearing housing NDE sudah over tolerance. Untuk motor blower kecil berkecepatan tinggi 3400 RPM, kondisi seperti ini tidak aman kalau hanya dibersihkan lalu dipasang kembali.

Kondisi Saat Diterima

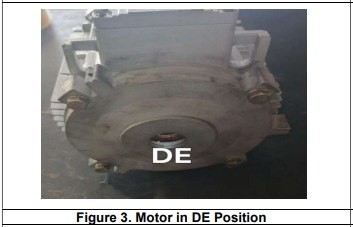

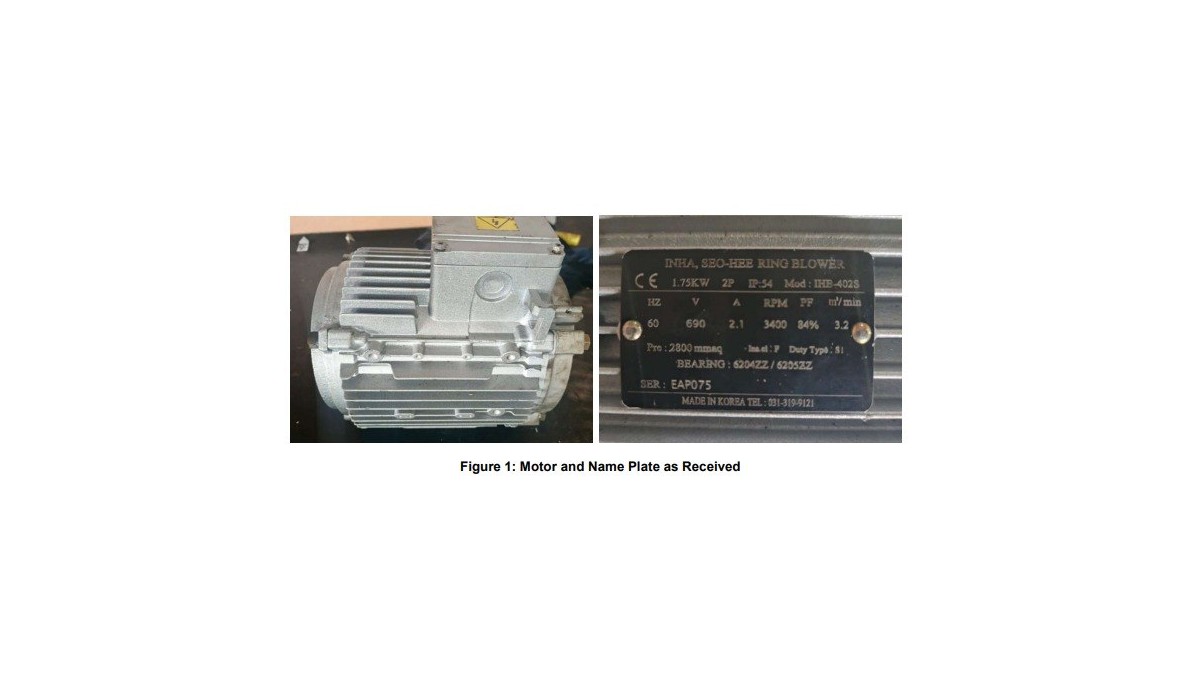

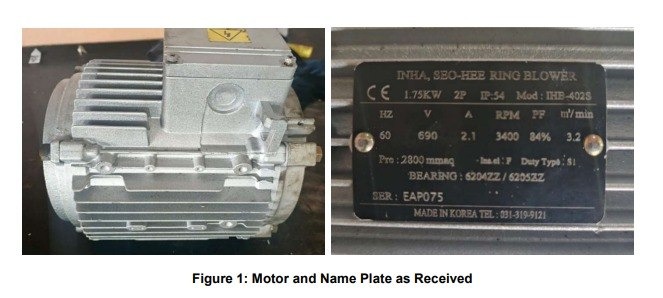

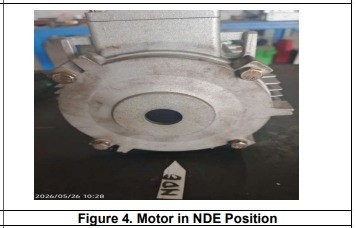

Unit diterima sebagai motor blower dengan nameplate SEO-HEE. Pemeriksaan awal dilakukan dari kondisi luar, terminal, sisi DE/NDE, kemudian dilanjutkan ke pembongkaran untuk melihat kondisi stator dan bearing housing.

Temuan Elektrikal: Winding Burn dan IR <10 KΩ

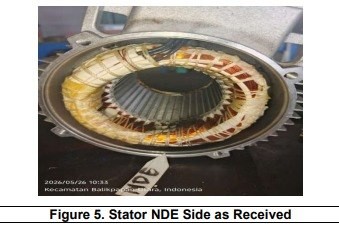

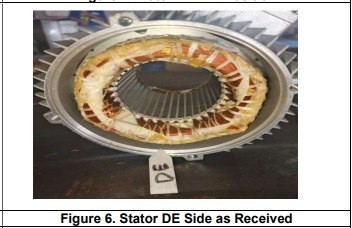

Hasil inspection data menunjukkan stator winding was found burn. Winding resistance juga dinyatakan Not Acceptable, dengan hasil U–V 0,00 Ω, V–W 27,0 Ω, dan U–W 0,0 Ω. Selisih ini jauh dari acuan balance ±5%, sehingga indikasinya bukan sekadar koneksi longgar.

Insulation resistance juga tidak acceptable. Nilai Ph U+V+W to Ground <10,00 KΩ, sementara report mengacu minimum 100 MΩ berdasarkan IEEE Std. 43-2013. Dengan kondisi ini, motor punya risiko short to ground, trip berulang, dan kerusakan lanjutan bila dipaksakan running.

Temuan Mekanikal: Housing Bearing NDE Over Tolerance

Dari sisi mekanikal, report mencatat rotor bars masih fit di laminated core iron dan masih dalam kondisi baik. Bearing journal DE dan NDE tidak masuk pengukuran pada tahap ini. Namun housing bearing diperiksa mengacu EASA AR100-2020.

Area	Reference	Hasil Pengukuran	Status

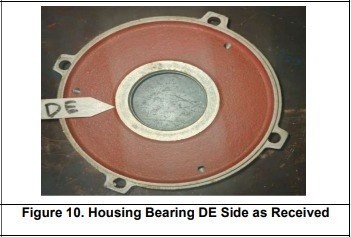

DE Bearing Housing	Ø52 mm +0,019 ~ +0,000	Ø52,000 mm	Acceptable

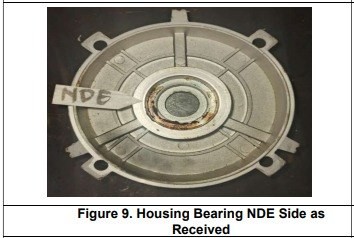

NDE Bearing Housing	Ø52 mm +0,019 ~ +0,000	Ø52,030 mm	Not Acceptable / over tolerance
DE/NDE Bearing Journal	Ø25 mm +0,002 ~ +0,011	N/A	Not checked in this phase

Ringkasan Hasil Inspeksi

Item	Temuan	Keputusan Teknis
Stator Winding	Found burn	Rewinding stator
Winding Resistance	U–V 0,00 Ω; V–W 27,0 Ω; U–W 0,0 Ω	Not acceptable
Insulation Resistance	Ph U+V+W to Ground <10,00 KΩ	Not acceptable, jauh di bawah minimum 100 MΩ
Rotor Bars	Fit di laminated core iron masih baik	Clean, drying out, re-varnish, balancing bila perlu
Housing Bearing DE	Ø52,000 mm	Acceptable
Housing Bearing NDE	Ø52,030 mm	Repair bearing housing NDE
Bearing	DE & NDE ball bearing	Replace

Rekomendasi Repair

Repair scope yang direkomendasikan adalah rewinding stator dan repair bearing housing NDE. Selain itu, rotor assembly perlu dibersihkan, dikeringkan, di-revarnish, dan dibalancing bila diperlukan. Bearing DE dan NDE juga harus diganti sebelum motor dirakit kembali.

Setelah repair dan assembly, motor wajib masuk no-load running test dengan monitoring parameter electrical dan temperature. Untuk motor blower 3400 RPM, bearing fit dan balance menjadi sangat penting karena sedikit looseness di housing dapat cepat berubah menjadi vibration, noise, dan premature bearing failure.

Catatan Maintenance

Failure seperti insulation resistance drop dan winding burn biasanya bisa dideteksi lebih awal dengan trending IR, pengecekan terminal, monitoring temperature, dan pemeriksaan suara/vibration. Untuk motor blower yang bekerja di speed tinggi, inspeksi bearing housing saat overhaul juga penting agar bearing tidak bekerja dalam kondisi loose fit.
