Inspection Alternator 80 kVA REA Kaltim — Exciter Rotor Fail, Rectifier Short & Bearing Area Out Tolerance

Ini adalah as received / as found inspection report untuk alternator 80 kVA / 50 Hz / 1.500 RPM milik PT REA Kaltim Plantations. Unit adalah Leroy Somer frame LL 2014L pada FG Wilson generating set, description GN-S 003, serial number 221242/47.

Berdasarkan report tanggal 18 June 2025, kondisi utama cukup jelas: stator winding dan insulation resistance masih PASS, tetapi unit tetap dinyatakan not fit for service karena ada beberapa defect kritikal pada exciter rotor, bearing journal/housing NDE, rotating rectifier, fan blade, dan AVR.

Kondisi Saat Diterima

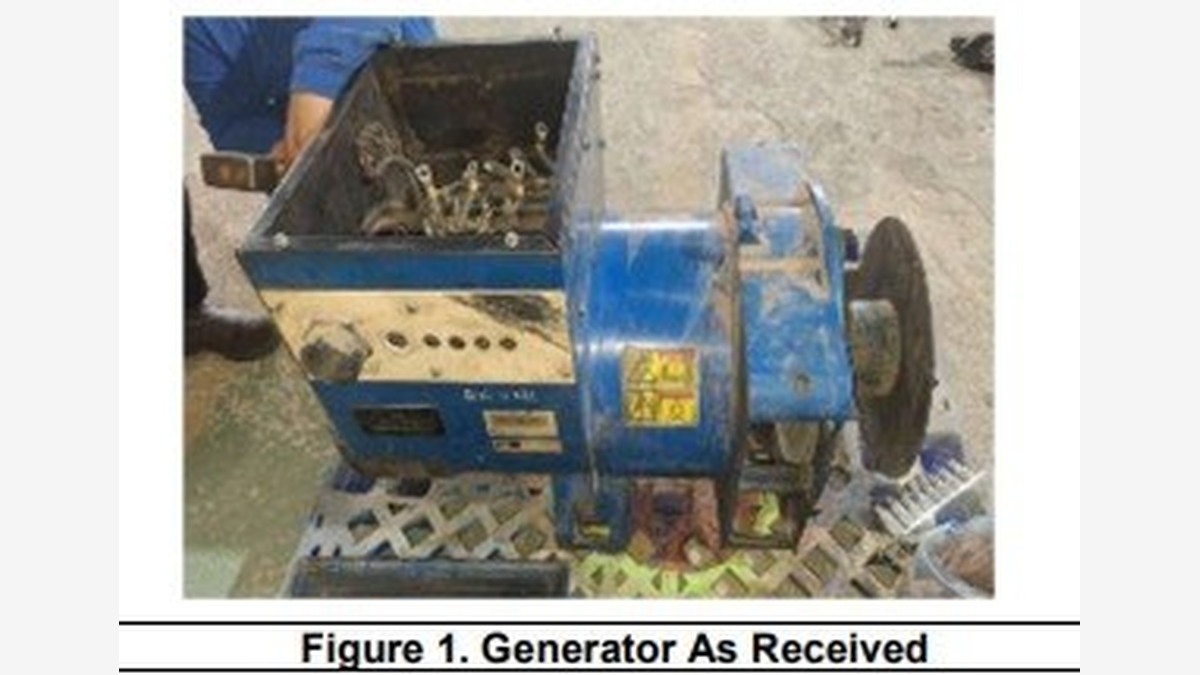

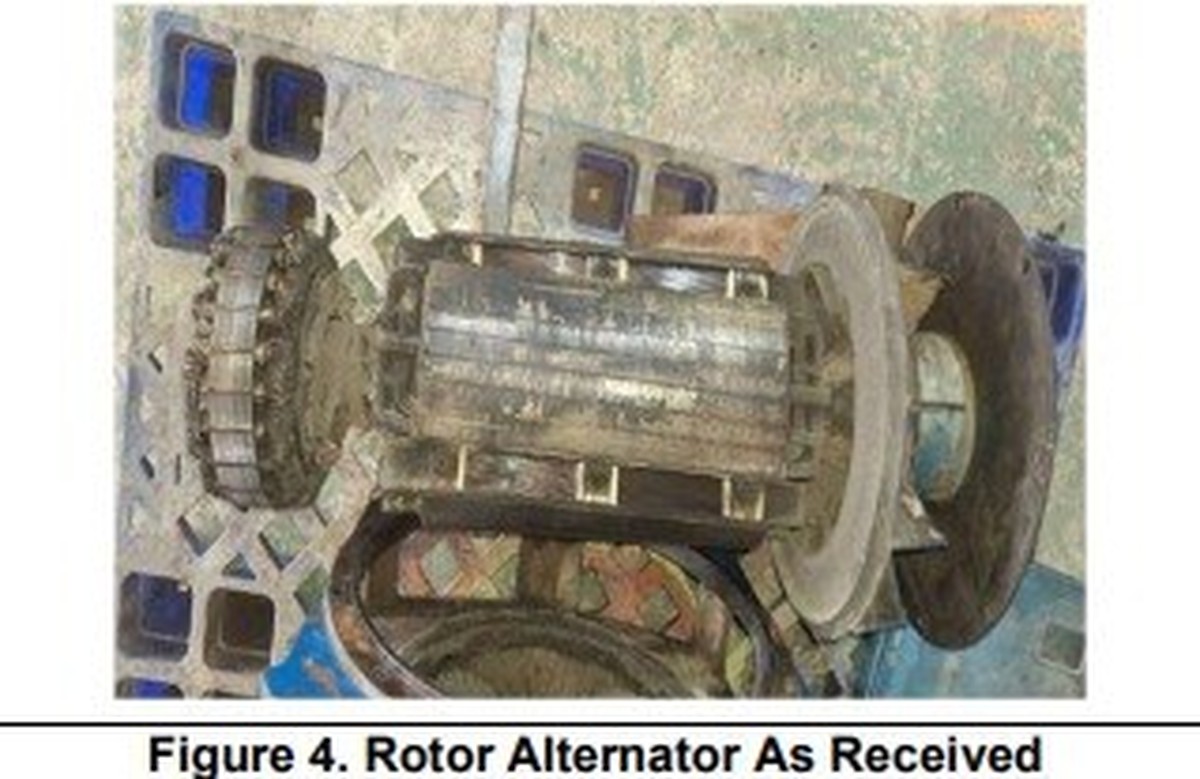

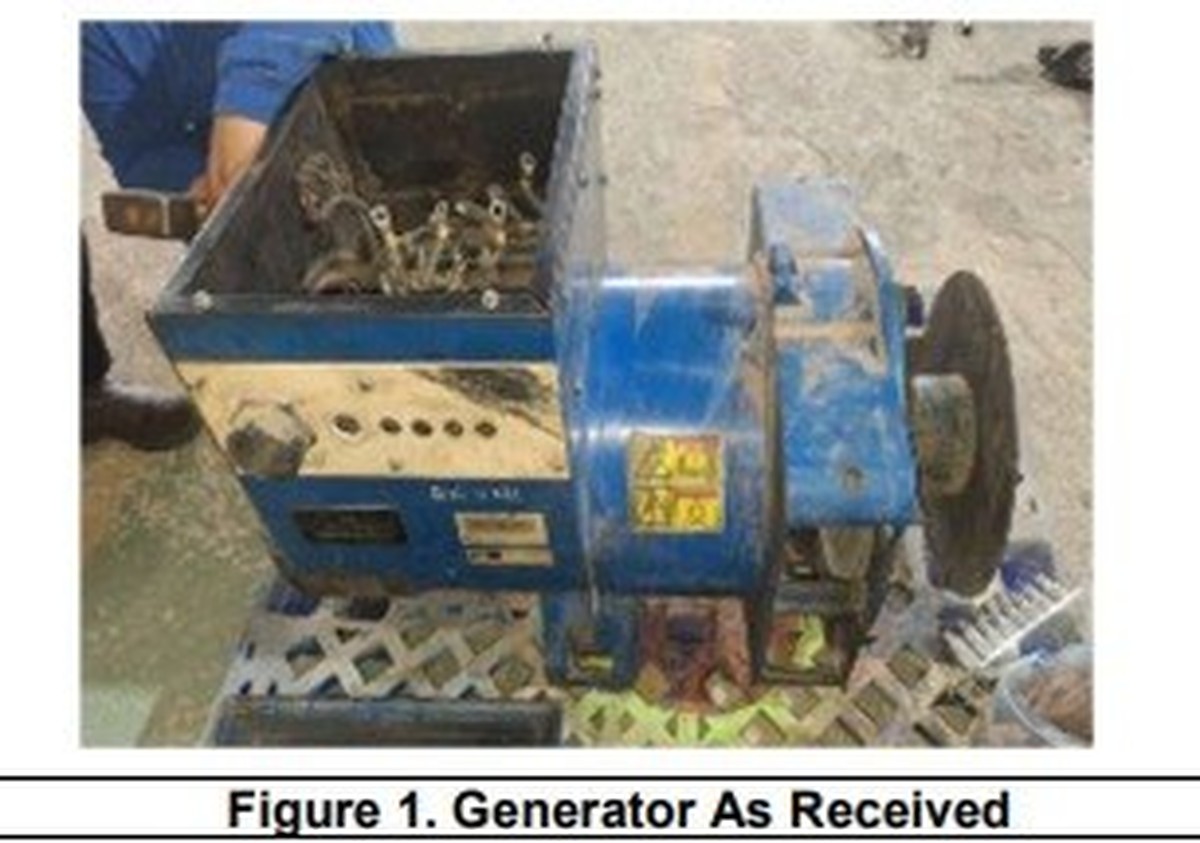

Alternator didokumentasikan dalam kondisi as received sebelum masuk evaluasi electrical dan mechanical. Karena unit ini tipe single bearing alternator, pemeriksaan bearing journal dan housing difokuskan pada sisi NDE only; sisi DE bearing tidak applicable pada unit ini.

Yang Masih Sehat: Stator Balance dan IR PASS

Generator stator winding resistance masih balance. Hasil pengukuran U1–U2 26,08 mΩ, V1–V2 26,03 mΩ, dan W1–W2 26,04 mΩ, dengan unbalance hanya 0,19%. Ini masih jauh di bawah limit ≤2% mengacu EASA AR100-2020 §5.3.

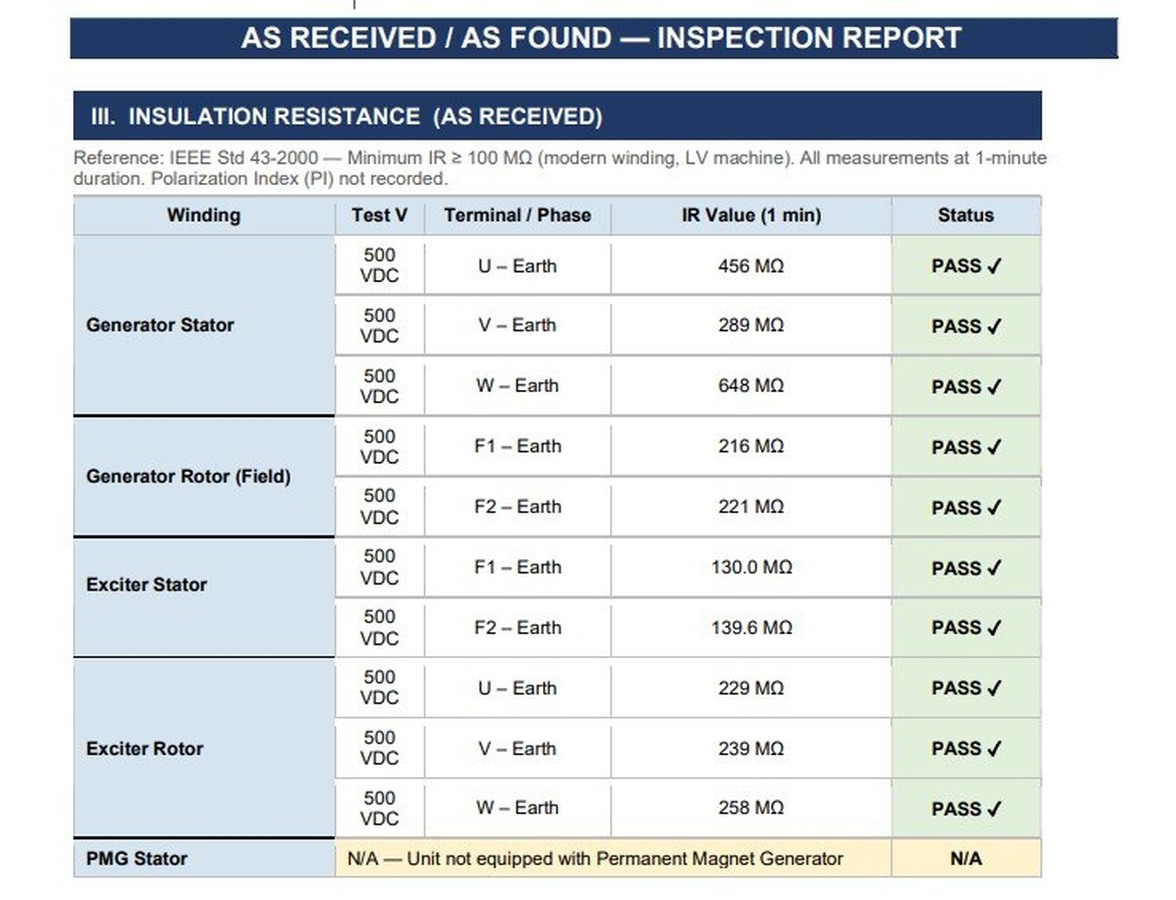

Insulation resistance juga masih di atas minimum 100 MΩ berdasarkan IEEE Std 43-2000. Generator stator mencatat 456 MΩ, 289 MΩ, dan 648 MΩ ke earth. Generator rotor field, exciter stator, dan exciter rotor juga PASS pada 500 VDC 1-minute test.

Defect Utama: Exciter Rotor Unbalance 24,6%

Defect paling jelas ada pada exciter rotor winding. Resistance phase-to-phase tercatat U1–U2 234,87 mΩ, V1–V2 299,27 mΩ, dan W1–W2 250,68 mΩ. Average-nya 261,61 mΩ, dengan maximum unbalance 24,6%. Ini jauh melewati limit ≤2%.

Probable cause pada report: partial shorted / open turns due to insulation breakdown. Rekomendasi teknisnya jelas: rewind exciter rotor winding dan lakukan dynamic balancing post-rewinding mengacu ISO 1940-1 Grade G2.5.

NDE Journal Undersize dan Housing Oversize

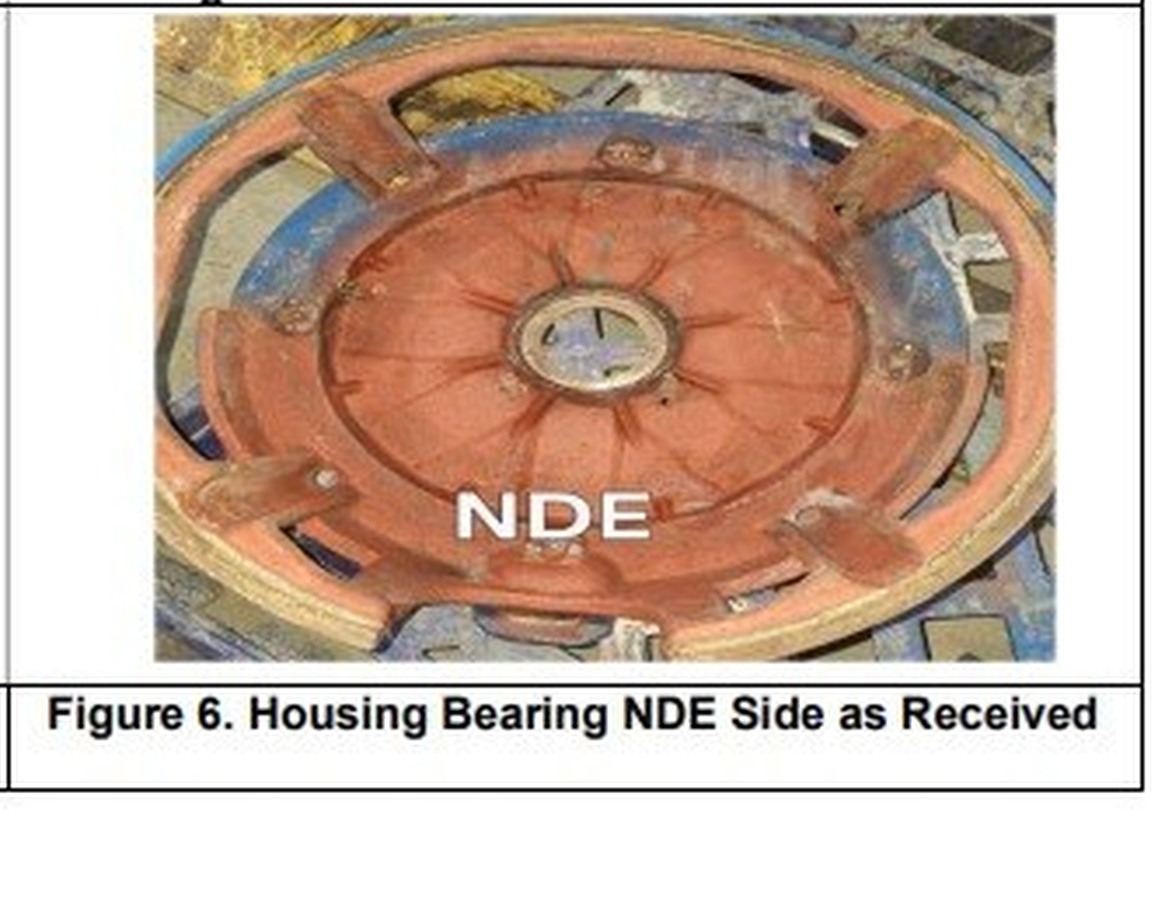

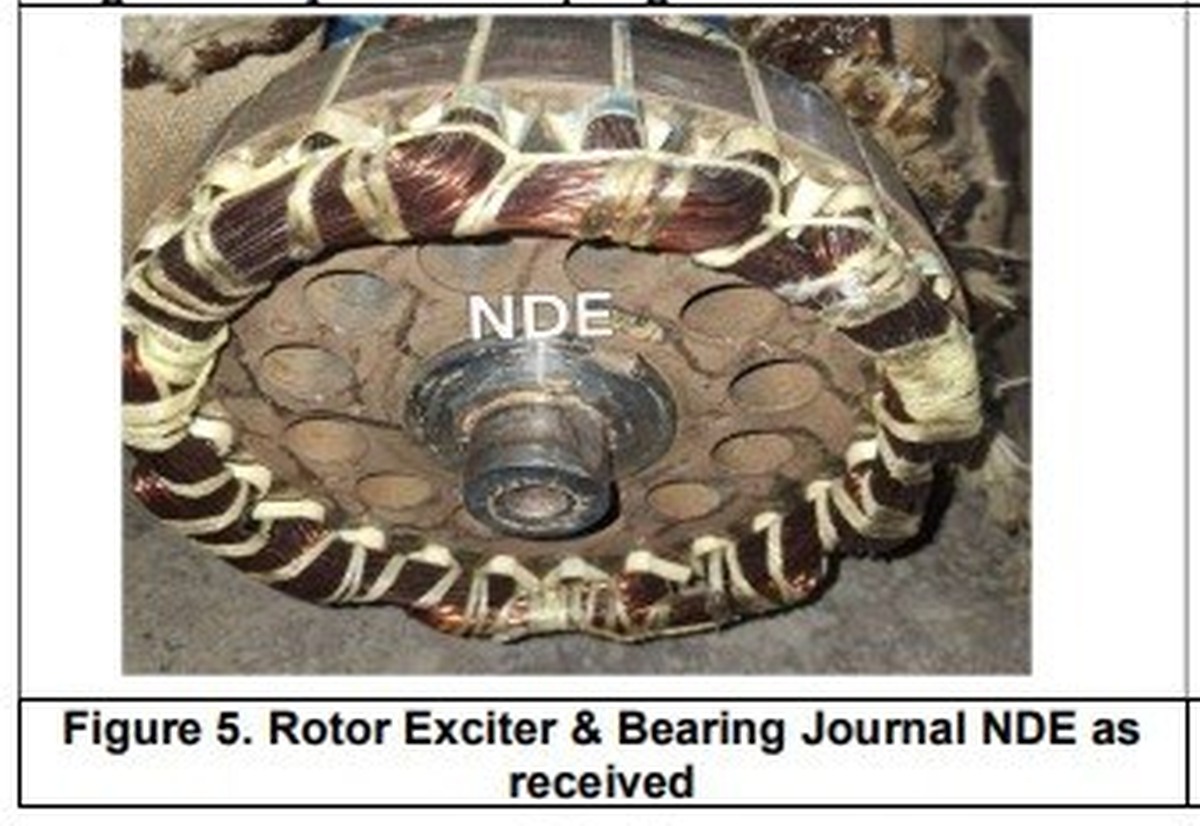

Dari sisi mechanical fit, NDE bearing journal dan NDE bearing housing sama-sama FAIL. Journal NDE terbaca 34,050 / 34,050 / 34,040 mm, sedangkan tolerance report adalah 35,002–35,013 mm. Deviasi mencapai −0,953 sampai −0,963 mm, masuk kategori undersize.

Housing NDE terbaca 80,460 / 80,250 / 80,232 mm, sedangkan tolerance report adalah 80,000–80,019 mm. Deviasi +0,181 sampai +0,441 mm, masuk kategori oversize. Required action untuk keduanya adalah metalspray / thermal spray / metallizing ke ukuran target.

Area	Hasil Pengukuran	Referensi	Status / Action
NDE Journal	34,050 / 34,050 / 34,040 mm	35,002–35,013 mm	FAIL — metalspray to 35,010 mm
NDE Housing	80,460 / 80,250 / 80,232 mm	80,000–80,019 mm	FAIL — metalspray to 80,000 mm

Rotating Rectifier Short dan AVR R250 Perlu Replacement

Rotating rectifier assembly BV Elektronik 0402 ditemukan dalam kondisi very poor: oxidised, coating degraded, dan ada visible mechanical damage pada diode/varistor elements. Hasil diode test juga gagal: forward resistance 1,5 mΩ pada semua 3 diode, dan reverse resistance 0,3 / 1,5 / 1,5 mΩ. Reverse resistance seharusnya near-infinite; angka rendah seperti ini menunjukkan diode shorted.

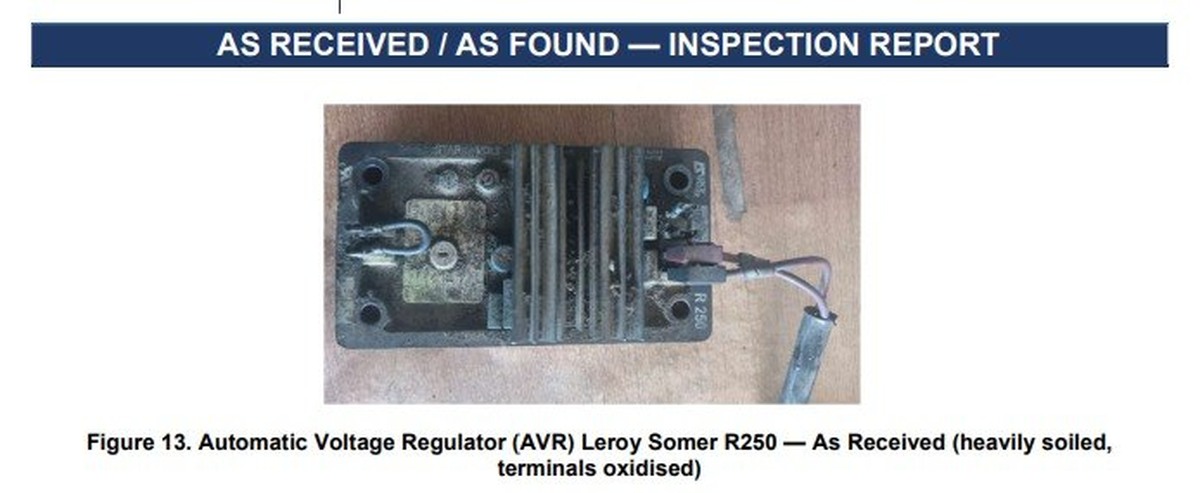

AVR Leroy Somer R250 juga tidak bisa dianggap sehat. Housing heavily soiled, terminal E+/E- oxidised, dan functional bench test tidak dilakukan. Karena unit sudah membutuhkan rewinding exciter rotor dan replacement rectifier, report merekomendasikan replace AVR preventively dengan OEM-equivalent unit.

Fan Blade Crack: Risiko Imbalance Saat Operasi

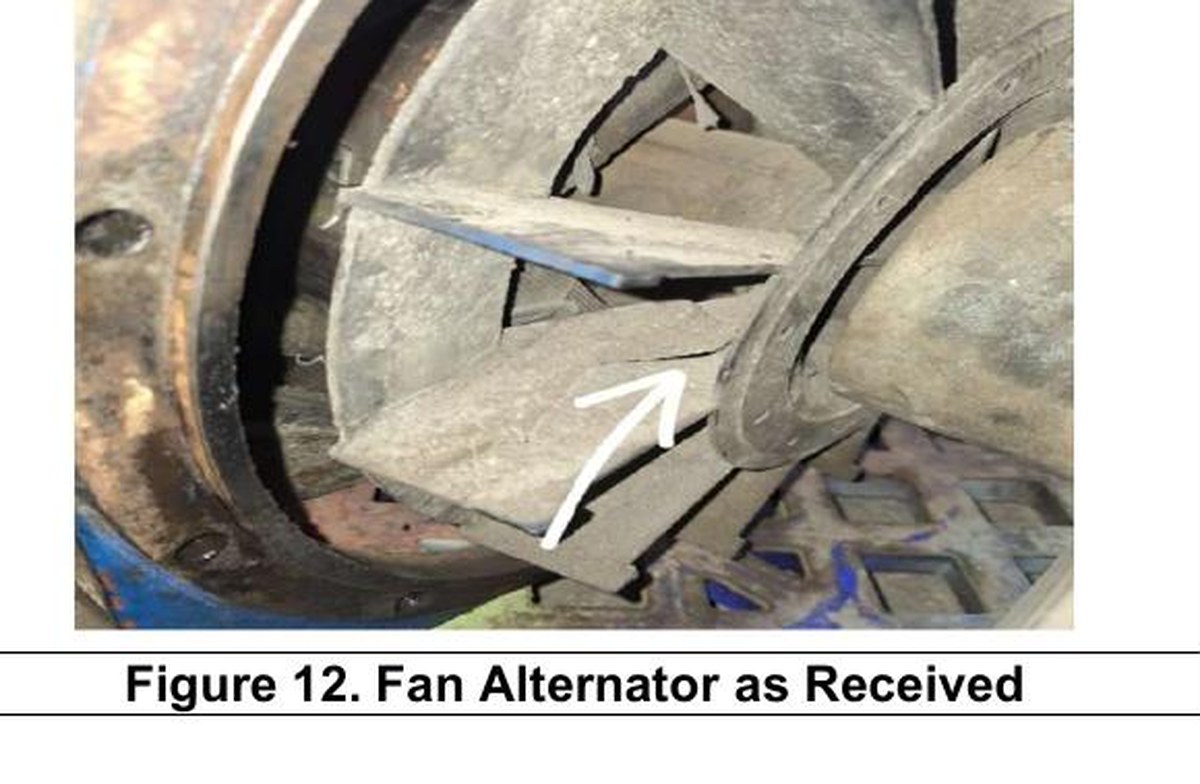

Cooling fan blade ditemukan crack pada salah satu blade. Untuk rotating equipment, crack pada fan bukan masalah kecil. Jika dibiarkan, crack bisa berkembang, menyebabkan imbalance, meningkatkan vibration, dan mempercepat kerusakan bearing atau komponen rotating lainnya.

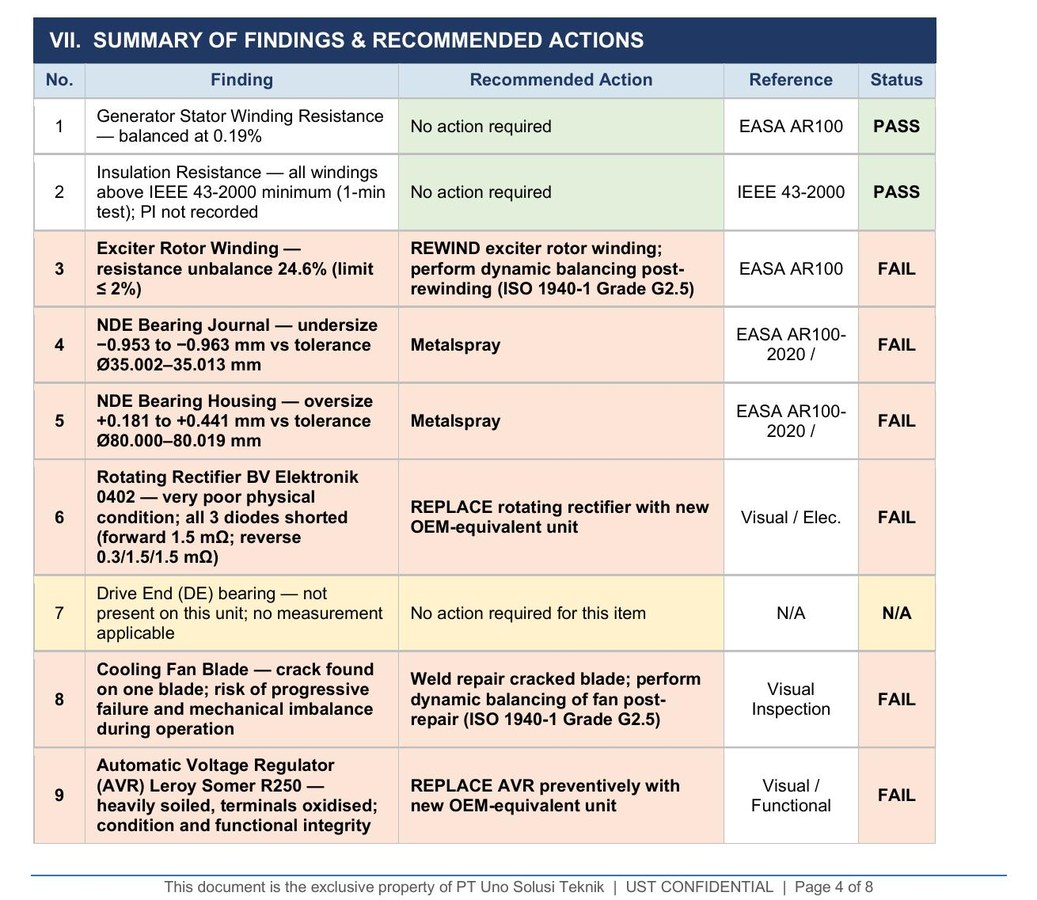

Ringkasan Keputusan Teknis

Item	Finding	Recommended Action
Generator Stator Winding	Balanced 0,19%	No action required
Insulation Resistance	All windings above IEEE 43-2000 minimum	No action required
Exciter Rotor Winding	Unbalance 24,6%, limit ≤2%	Rewind + dynamic balancing G2.5
NDE Bearing Journal	Undersize −0,953 to −0,963 mm	Metalspray to 35,010 mm
NDE Bearing Housing	Oversize +0,181 to +0,441 mm	Metalspray to 80,000 mm
Rotating Rectifier	All 3 diodes shorted / very poor condition	Replace BV Elektronik 0402 OEM-equivalent
Cooling Fan Blade	Crack found on one blade	Weld repair + dynamic balancing
AVR Leroy Somer R250	Soiled, oxidised, not bench-tested	Replace preventively

Verdict: Not Fit for Service

Overall verdict pada report adalah UNIT NOT FIT FOR SERVICE. Ada enam defect kritikal pada kondisi as received. Dengan kombinasi exciter rotor winding fail, rectifier short, bearing fit out tolerance, fan crack, dan AVR unverified, alternator tidak aman untuk langsung dioperasikan.

Approach yang benar adalah repair terukur: rewind exciter rotor, restore bearing journal dan housing dengan metalspray, replace rectifier dan AVR, repair fan blade, lalu lakukan balancing dan functional test sebelum unit dikembalikan ke site.
