Stator Terbakar → Insulation 5,91 GΩ — Rewinding Motor 1,1KW SIFMA Milik MMP

Motor kecil bukan berarti pekerjaannya sederhana. Pada aplikasi industri, AC electromotor 1,1KW tetap harus diperiksa dengan disiplin karena kerusakan isolasi, winding terbakar, atau bearing aus bisa menyebabkan downtime dan risiko kerusakan berulang.

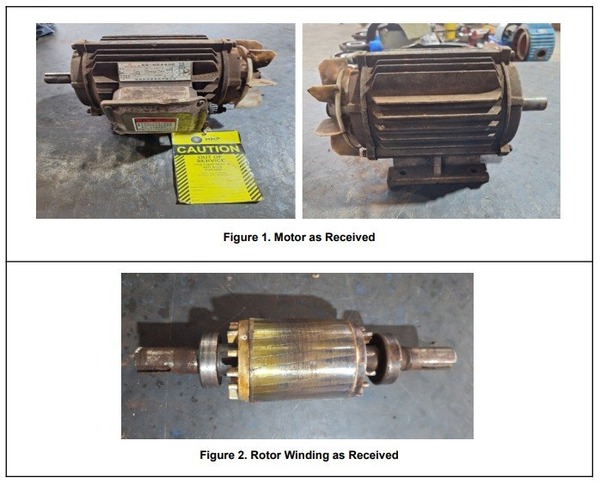

Pada pekerjaan ini, PT UNO Solusi Teknik menangani AC Electromotor 1,1KW SIFMA milik PT Mitra Murni Perkasa (MMP). Unit diterima dalam kondisi tidak normal: stator mengalami burn out, insulation resistance sangat rendah, dan bearing perlu diganti. Pekerjaan dilakukan pada 06–07 Mei 2026 di workshop UNO Solusi Teknik.

Dokumentasi ini merangkum kondisi awal, scope pekerjaan, proses rewinding dan refurbishing, sampai hasil final test yang menunjukkan unit kembali acceptable untuk digunakan.

---

📋 Data Unit

🔍 Kondisi Awal Saat Diterima

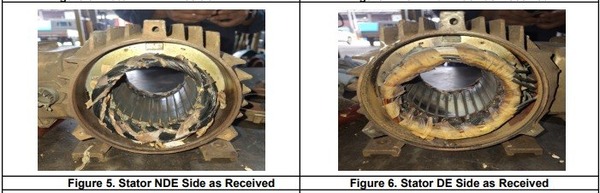

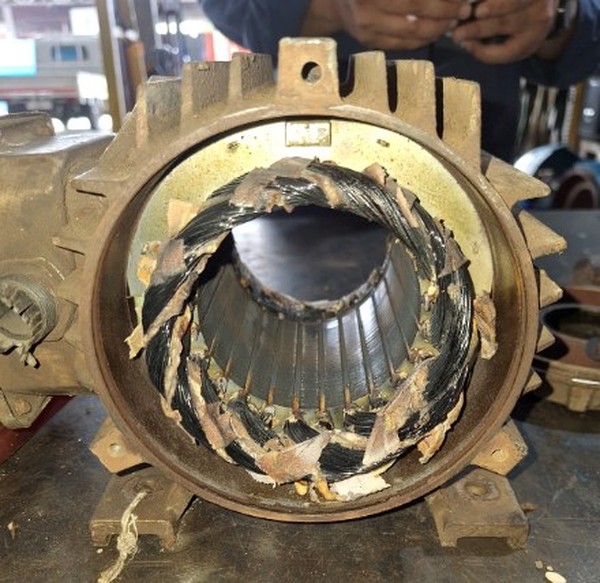

Hasil inspeksi awal menunjukkan masalah utama berada pada sisi elektrikal. Stator dalam kondisi burn out, dan nilai tahanan isolasi tercatat sangat rendah, yaitu < 10,00 kΩ. Untuk motor 380V 3 phase, kondisi seperti ini masuk kategori tidak aman untuk dioperasikan karena risiko short antar winding maupun leakage ke body motor sangat tinggi.

Selain itu, bearing juga perlu diganti. Pada motor listrik, bearing yang aus dapat menimbulkan gesekan, panas, vibrasi, dan pada akhirnya mempercepat kerusakan winding. Karena itu, perbaikannya harus dilihat sebagai satu sistem: winding, isolasi, bearing, alignment, dan hasil running test.

🛠️ Scope Pekerjaan UNO Solusi Teknik

Scope pekerjaan dilakukan menyeluruh dari pembongkaran sampai final test. Targetnya bukan hanya membuat motor kembali berputar, tetapi memastikan parameter dasar kelistrikan dan mekanikal berada pada kondisi aman sebelum unit dikembalikan ke customer.

Area	Pekerjaan	Tujuan
Inspection	Dismantling dan pemeriksaan awal	Menentukan tingkat kerusakan winding, bearing, dan komponen pendukung.
Electrical	Rewinding stator	Mengembalikan fungsi winding dan tahanan isolasi motor.
Mechanical	Penggantian bearing 6205-RS	Memastikan putaran rotor halus dan mengurangi potensi vibrasi.
Refurbishing	Cleaning dan painting	Membersihkan body motor serta memberi proteksi visual dan permukaan.
Quality Control	Insulation test dan running test	Memverifikasi kondisi akhir sebelum unit siap delivery.

⚡ Rewinding Stator dan Refurbishing

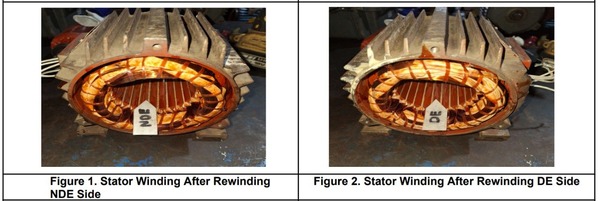

Setelah stator dibongkar, proses rewinding dilakukan dengan memperhatikan kerapian slot, kualitas isolasi, dan keseimbangan antar fasa. Pada motor 3 phase, keseimbangan winding penting untuk menjaga arus operasi tetap stabil dan mengurangi potensi panas berlebih saat motor bekerja.

Unit kemudian dibersihkan, diganti bearing, dirakit ulang, dan dilakukan painting. Pekerjaan refurbishing seperti ini penting untuk memastikan motor tidak hanya bagus secara visual, tetapi juga siap masuk kembali ke lingkungan kerja industri.

📊 Hasil Final Test

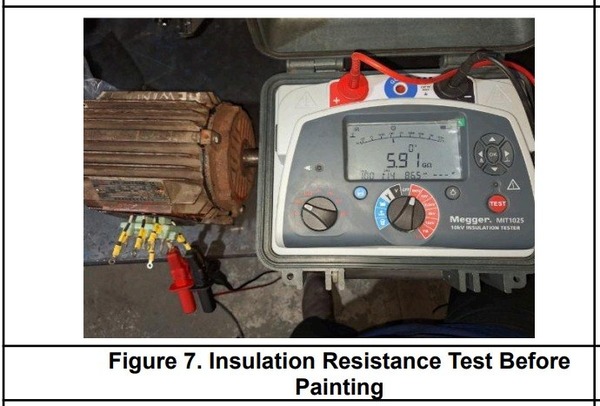

Perubahan paling signifikan terlihat pada hasil insulation resistance. Sebelum pekerjaan, nilai tahanan isolasi berada di bawah batas aman, yaitu < 10,00 kΩ. Setelah rewinding dan proses finishing, hasil pengujian meningkat menjadi 5,91 GΩ, sehingga status akhir dinyatakan Acceptable.

✅ Hasil Akhir

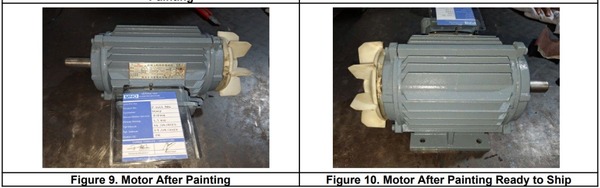

Setelah proses rewinding, bearing replacement, cleaning, painting, dan running test, AC Electromotor SIFMA 1,1KW kembali dalam kondisi rapi dan layak operasi. Unit dinyatakan acceptable berdasarkan hasil electrical test dan mechanical running check.

Kenapa Dokumentasi Before-After Penting?

Untuk pekerjaan repair motor listrik, dokumentasi before-after membantu customer melihat kondisi awal, tindakan perbaikan, dan hasil akhir secara objektif. Setiap pekerjaan harus bisa ditelusuri: apa masalahnya, apa yang diperbaiki, dan bagaimana hasil pengujiannya.

Ini juga menjadi bagian dari kontrol kualitas UNO Solusi Teknik: inspect, repair, test, document. Dengan pendekatan ini, pekerjaan rewinding tidak berhenti pada “motor hidup”, tetapi sampai parameter dasar motor kembali aman dan dapat dipertanggungjawabkan.
